ZGB-I儲罐波紋網阻火器

更新：2022-5-3 21:10:00 點擊：

產品品牌石化機械
產品型號 ZGB-I
產品描述
ZGB-I波紋儲罐阻火器,又名ZHQ-I波紋阻火器，儲罐阻火器，主要用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的重要安全設備...

產品介紹

【產品名稱：ZGB-I儲罐波紋網阻火器】

【產品型號：ZGB-I】

產品簡介：

一、儲罐阻火器主要用途
ZGB-I波紋儲罐阻火器,又名ZHQ-I波紋阻火器，儲罐阻火器，主要用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的重要安全設備。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。該產品廣泛應用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。

ZGB-I型儲罐波紋阻火器，用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的，與呼吸閥、呼吸人孔、通氣孔配套使用的重要安全設備。

工作原理：

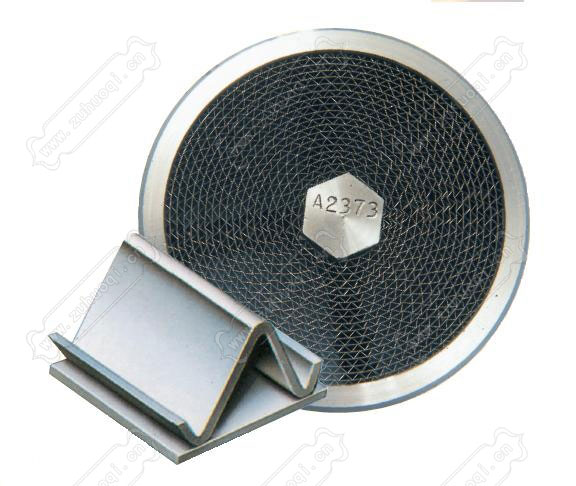

我公司生產的儲罐波紋型阻火器采用不銹鋼“N”形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架（或在表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。

產品特點：

1、本阻火器通常與呼吸閥配套或單獨使用，也可適用內浮頂式油罐的通氣管路上。

2、本新型阻火器是中國石油化工總公司北京設計院于一九八六年設計的科技成果，經公安部天津消防科學研究所測試檢定，符合國家標準GB5908-86的要求。

3、產品結構合理，造型美觀，外殼為鑄造鋁合金，重量輕，安裝方便，阻火層芯子采用不銹鋼材料，耐腐蝕性強，耐燒、阻爆等各項技術性能具有突出優越。

適用范圍：

☆內浮頂油罐通氣管上。

☆加油站地下油罐通氣管上。

☆可與呼吸閥配套使用，又可單獨使用。

☆適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品。如：汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐。

主要技術參數:

1、適用于儲存閃點低于60℃的石油化工產品，如汽油、煤油、輕柴油、甲苯等。工作溫度≤480℃

2、殼體材質：碳鋼、鋁合金、不銹鋼：SUS304、SUS304L、SUS316、SUS316L

3、阻火芯件材質：不銹鋼波紋板

4、防爆級別：BS5501：IIA、IIB、IIC

5、制造、檢測標準：按GB5908-2005標準執行、SH3413-1999石油化工石油氣管道阻火器選用、檢驗及驗收

6、法蘭標準：HG20592-2009 PN10如客戶需用GB、SH、HGJ、JB、ANSI、JIS等標準或改變壓力等級時，請?jiān)谟嗀浐贤凶⒚?/span>

三、儲罐阻火器主要零部件材料：

閥體材料	碳鋼WCB、鋁合金、不銹鋼
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度 ℃	≤480
公稱壓力(MPa)	0.6~5.0
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

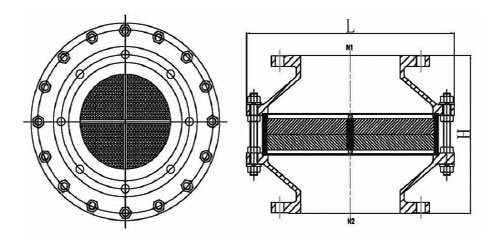

ZGB-I儲罐波紋阻火器主要外形與法蘭連接尺寸:

規格	重量 ( Kg/臺）	重量	安裝尺寸（毫米）
規格	重量 ( Kg/臺）	D2	D	L	H	n×Ø
DN50	6	Ø110	Ø140	220	235	4×14
DN80	17	Ø150	Ø185	280	270	4×18
DN100	20	Ø170	Ø205	325	275	4×18
DN150	25	Ø225	Ø260	425	290	8×18
DN200	35	Ø280	Ø315	495	305	8×18
DN250	46	Ø335	Ø370	595	320	12×18

美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準

規格	安裝尺寸
規格	D2	D	L	H	N-d
2"	Φ120.5	Φ152	220	235	4×19
3"	Φ152.5	Φ190	280	270	4×19
4"	Φ190.5	Φ229	325	275	8×19
6"	Φ241.5	Φ279	425	290	8×22
8"	Φ298.5	Φ343	495	305	8×22
10"	Φ362	Φ406	595	320	12×25
12"	Φ432	Φ483	655	405	12×25

※注：連接法蘭符合JB78-59《鑄鐵法蘭》的規定

一般選用原則：

所選用的阻火器，其安全阻火速度應大于安裝位置可能達到的火焰?zhèn)鞑ニ俣取Ｅc燃燒器連接的可燃?xì)怏w輸送管道，在無其它防回火設施時，應設阻火器。阻止以亞音速傳播的火焰，應使用阻爆燃型阻火器，其安裝位置宜靠近火源;阻止以音速或超音速傳播的火焰應使用阻爆轟型阻火器，其安裝位置應遠離火源。不同公稱直徑的阻爆轟型阻火器，所要求的距火源最小安裝距離見表。在寒冷地區使用的阻火器，應選用部分或整體帶加熱套的殼體，也可采用其它伴熱方式。在特殊情況下，可根據需要選用設有沖洗管、壓力計、溫度計、排污口等接口的阻火器。安裝于管端的阻火器，當公稱直徑小于DN50時宜采用螺紋連接; 當公稱直徑大于或等于DN50時，應采用法蘭連接。安裝于管道中的阻火器，應采用法蘭連接。安裝于管端的阻火器，應帶有可自動開啟的防雨通風罩。儲罐之間氣相連通管道各支管上的阻火器應選用阻爆轟型。儲罐頂部的油氣排放管道，應在與罐頂?shù)倪B接處選用阻爆轟型阻火器。儲罐頂部保護性氣體及油氣排放管道的集合管上應選用阻爆轟型阻火器。緊急放空管應設置:阻爆燃型阻火器。裝卸設施的油氣排放 ( 或回收)總管與各支線的氣相管道之間應設置阻爆轟型阻火器。可燃?xì)怏w放空管道在接入火炬前，若設置阻火器時，應選用阻爆轟型阻火器。

訂貨須知

1、類型和型號

2、流通介質

3、材質、口徑大小和連接方式

4、工作溫度和壓力范圍

ZGB-I儲罐波紋阻火器保養與維修

☆為了確保阻火器的性能達到安全使用目的,對阻火器應定期檢查、保養。

☆阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。

☆發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。

☆重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
